氣動襯氟三通球閥
一、氣動襯氟三通球閥 產品概述
上海川滬閥門有限公司生產的氣動襯氟三通球閥是由角行程活塞式氣動執行器及三通球閥組成，是一種旋轉類切斷、調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。在與流體接觸的閥體內壁和閥內組件均采用高溫模壓襯氟塑工藝，包覆一層聚全氟乙丙烯（F46）、聚四氟乙烯（PTFE）、可溶性聚四氟乙烯（PFA）等防腐蝕材料，完全能達到切斷腐蝕性介質與閥體外殼的接觸，具有密封性能好。氣動三通球閥可配以閥門定位器輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。兩閥座密封氣動三通球閥具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。四閥座密封氣動三通球閥具有造型美觀、結構緊湊合理。
它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
氣動襯氟三通球閥特點：
1.耐腐蝕：幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2.流通能力大，且介質流向不受限制。
3.密封性能好、泄漏量小：密封閥座采用聚四氟乙烯，具有可靠的密封性和自潤滑性，泄漏量低。
4.除適用于一般的氣、液體外，更適用于高粘度以及帶有纖維狀和懸浮軟質顆粒的介質。
5.結構簡單維修方便。
6.配多彈簧的齒輪齒條氣動執行機構，以及角行程的電動執行機構，方便各種環境適用，是目前用量相當大的控制和切斷系統。
氣動襯氟三通球閥適用場景:
氣動襯氟三通球閥廣泛適用于酸、堿等強腐蝕性介質和有毒、易揮發、易滲透等氣體、液體類介質的控制。

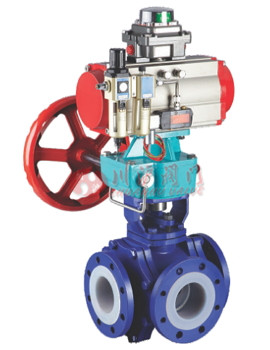

二、氣動襯氟三通球閥 產品圖片
 |
| 氣動襯氟三通球閥 |
三、氣動襯氟三通球閥 材質參數
 |

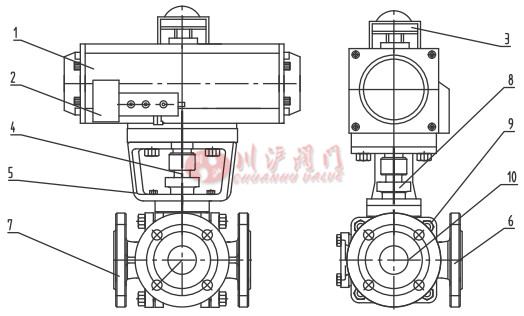

序號 | 名稱 | 序號 | 名稱 |
| 01 | 氣動執行機構 | 06 | 閥體 | |
| 02 | 電磁閥 | 07 | 閥蓋 | |
| 03 | 限位開關 | 08 | 壓蓋 | |
| 04 | 連接軸 | 09 | 連接螺栓 | |
| 05 | 執行器支架 | 10 | 球體 |
| 名稱 | 材質 |
|---|---|
| 閥體、閥蓋、球芯 | ZG230-450、ZG0Cr18Ni9 |
| 襯里材料 | F46、F4、PFA、PO、PE、PP |
| 密封圈、填料、墊片 | 聚四氟乙烯、柔性石墨 |
| 氣動執行機構 | 組合件（見氣動說明書） |
| 電動執行機構 | 組合件（見電裝說明書） |
四、氣動襯氟三通球閥 技術參數
| 閥體形式 | 三通鑄造球型閥 |
|---|---|
| 公稱通徑 | DN15 ~ 200mm |
| 公稱壓力 | 國標PN1.6、2.5、4.0、6.4MPa；美標ANSI150、300LB；日標JIS10、20、30K |
| 法蘭標準 | JIS、ANSI、GB、JB' HG等 |
| 連接形式 | 法蘭式、螺紋式（適用于1/2"~2"） |
| 閥差形式 | 整體式 |
| 壓蓋型式 | 壓板壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含漫聚四氟乙烯填料、石棉編織填料、柔性石墨 |
| 閥板形式 | 0型球體閥芯 |
| 流絡特性 | 快開特性 |
| 執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
| 供氣壓力 | 0.4 ~ 0.7MPa |
| 氣源接口 | Gl/4\ Gl/8\ G3/8", G1/2B |
| 環境溫度 | -20-+90X |
| 作用形式 | 單作用執行機構：氣關式（B）--失氣時閥位開（FO）；氣開式（K）--失氣時閥位關（FC） |
| 雙作用執行機構：氣關式（B）--失氣時閥位保持（FL）；氣開式（K）--失氣時閥位保持（FL） |
|
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
五、氣動襯氟三通球閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
六、氣動襯氟三通球閥 閥門控制方式

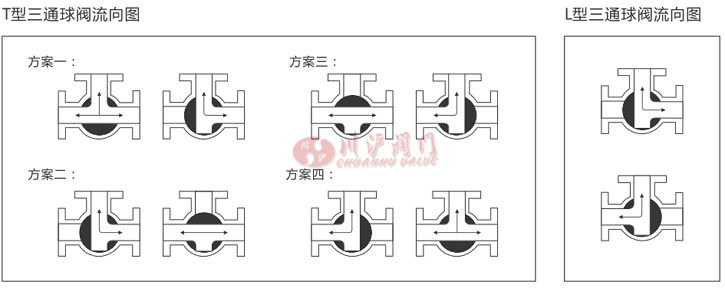

氣動三通球閥分L型和T型，介質流通方向見下圖。L型氣動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通： T型氣動三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
 |
七、氣動襯氟三通球閥 結構圖
 |

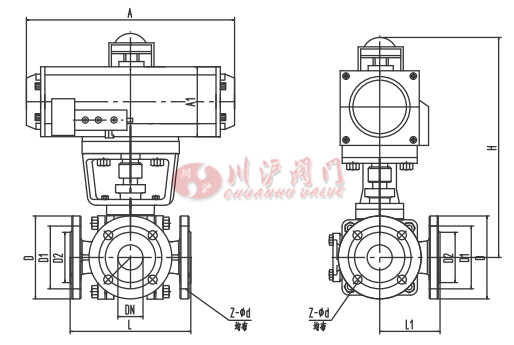

八、氣動襯氟三通球閥 連接尺寸
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 |
| L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| H | 根據所配執行機構而定 | |||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 |
| b | 16 | 18 | 18 | 18 | 18 | 18 | 18 | 20 | 20 | 22 | 22 | 24 |
| A、A1 | 根據閥門所需力矩而定， 配置機型不同，外形尺寸也不相同 | |||||||||||
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
