襯氟截止閥

一、襯氟截止閥產品概述

襯氟截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
襯氟截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。

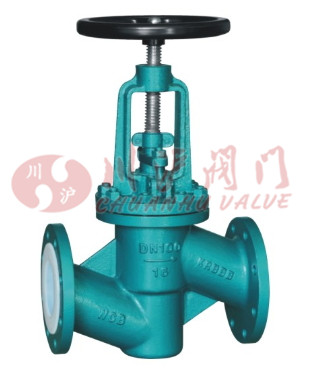

二、襯氟截止閥產品圖片

襯氟截止閥

三、襯氟截止閥零部件材料

零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹鋼
零件名稱	Z	C	P	R	PL	RL
閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
球體	WCB	WCB	CF8	CF8M	CF3	CF3M
襯里層/閥座	FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯）
填料壓蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
填料	PTFE（F4）聚四氟乙烯 PTFE（F4）聚四氟乙烯
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手柄	WCC	WCC	WCC	WCC	WCC	WCC

四、襯氟截止閥執行標準

設計標準	GB12233/GB12233
結構長度	GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	手動、電動、氣動

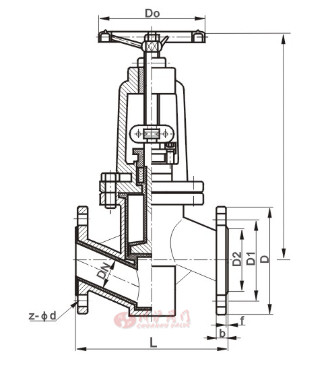

五、襯氟截止閥結構圖

六、襯氟截止閥連接尺寸

公稱通徑		標準值							參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(Kg)
DN(mm)	NPS(inch)	PN 1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	100	235	260	6.5
20	3/4	150	105	75	55	2	16	4-φ14	100	240	265	7
25	1	160	115	85	65	2	16	4-φ14	120	245	270	7.87
32	11/4	180	135	100	78	2	18	4-φ18	140	255	285	11
40	11/2	200	145	110	85	3	18	4-φ18	140	285	315	13
50	2	230	160	125	100	3	20	4-φ18	160	295	330	15
65	21/2	290	180	145	120	3	20	4-φ18	180	350	395	23
80	3	310	195	160	135	3	22	4-φ18	240	395	445	38
100	4	350	215	180	155	3	22	8-φ18	240	450	490	42
125	5	400	245	210	185	3	24	8-φ18	280	525	555	55
150	6	480	280	240	210	3	24	8-φ23	320	605	645	77
200	8	495	335	295	265	3	26	8-φ23	360	645	765	135
250	10	622	390	350	320	3	28	12-φ23	400	685	805	220
300	12	698	440	400	368	4	28	12-φ23	400	710	814	277
350	14	787	500	460	428	4	30	16-φ23	450	750	855	320
PN 1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	150	105	75	55	2	16	4-φ14	100	245	270	7.6
25	1	160	115	85	65	2	16	4-φ14	120	250	270	8.2
32	11/4	180	135	100	78	2	18	4-φ18	140	260	290	12
40	11/2	200	145	110	85	3	18	4-φ18	140	285	320	14
50	2	230	160	125	100	3	20	4-φ18	160	300	335	18
65	21/2	290	180	145	120	3	20	4-φ18	180	355	400	26
80	3	310	195	160	135	3	22	8-φ18	240	400	450	40
100	4	350	215	180	155	3	24	8-φ18	240	455	495	50
125	5	400	245	210	185	3	26	8-φ18	280	530	560	65
150	6	480	280	240	210	3	28	8-φ23	320	610	650	85
200	8	495	335	295	265	3	30	12-φ23	360	650	770	150
250	10	622	405	355	320	3	32	12-φ25	400	690	810	245
300	12	698	460	410	375	4	34	12-φ25	400	730	845	295
