一、壓力調節閥帶冷凝罐 產品概述

上海川滬閥門有限公司生產的壓力調節閥帶冷凝罐，是自力式壓力調節閥和冷凝罐組成，適用于高溫蒸汽，熱油的場合使用，自力式壓力調節閥薄膜頭是橡膠材質，適用于介質溫度在80度一下的場合使用，如果所控管路壓力的介質溫度超過80度，需要增加冷凝罐，使介質的溫度下降，進入薄膜頭的介質溫度在80度以下。壓力調節閥帶冷凝罐特別適用于蒸汽、熱油的場合使用。

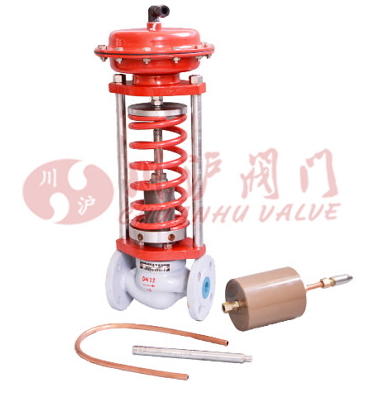

二、壓力調節閥帶冷凝罐 產品圖片

壓力調節閥帶冷凝罐(鑄鋼法蘭連接)

三、壓力調節閥帶冷凝罐 技術參數

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
噪音衡量系數Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允許壓差 (Mpa)	PN16	1.6								1.5		1.2	1,0
	PN40	2.0
流量特性		線性
閥蓋形式		標準型-17～+300℃、高溫型+300℃～+450℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式		單座、套筒型閥芯

四、壓力調節閥帶冷凝罐 執行機構參數

有效面積(cm )	32※	80	250	630
壓力設定范圍(MPa)	0.8～1.6	0.1～0.6	0.015～0.15	0.005～0.035
	0.3～1.2	0.05～0.3	0.01～0.07
保證壓力閥正常工作的 小壓差△Pmin(MPa)	≥0.05	≥0.04	≥0.01	≥0.005
允許上下膜室之間大壓差(MPa)	2.0	1.25	0.4	0.15
材料	膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維
控制管線、接頭	銅管或鋼管10×1； 卡套式接頭：R1/4"

注：※該有效面積所對應的壓力設定范圍不適用于DN150-250。

五、壓力調節閥帶冷凝罐 性能指標

設定值偏差		±8%
允許泄露量 (在規定實驗條件下)	硬密封	4×0.01%閥額定容量
	軟密封	DN15～50	DN65～125	DN150～250
		10氣泡/min	20氣泡/min	40氣泡/min

六、壓力調節閥帶冷凝罐 工作溫度

公稱通徑		15～125mm	150～250mm
密封型式	硬密封	≤150℃	≤140℃
		冷卻罐≤200℃	冷卻罐和加長件≤200℃
		冷卻罐和散熱片≤350℃ ※	冷卻罐和加長件≤300℃ ※
	軟密封	≤150℃

七、壓力調節閥帶冷凝罐 結構圖

八、壓力調節閥帶冷凝罐 連接尺寸

公稱通徑(DN)			20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭接管尺寸(B)			383		512		603	862		1023	1380		1800	2000	2200
法蘭端間距(L)			150	160	180	200	230	290	310	350	400	480	600	730	850
壓 力 調 節 范 圍 (KPa)	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	200-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		980	950		1000	1100	1200
		A	85		96
大約重量(Kg)			26		37		42	72	90	114	130	144	180	200	250
導壓管接口螺紋			M16X1.5

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
