衛生級罐底球閥

一、衛生級罐底球閥產品概述

衛生級罐底球閥是一種專用儲罐放料使用的閥門，常用在衛生級儲罐底，閥門一端焊接在儲罐上，另外一端快裝連接，具有安裝方便快捷、無死角、無滯留等特點，廣泛用于制藥、純水、食品、飲料、啤酒等行業儲罐上使用。閥門是由304、316、316L不銹鋼材料做成，手動開閉或調節流量大小。

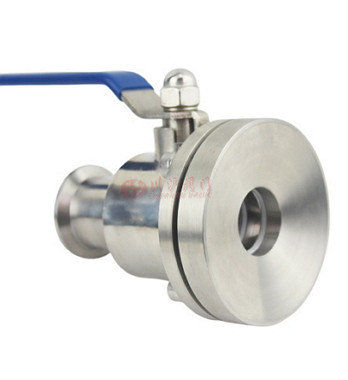

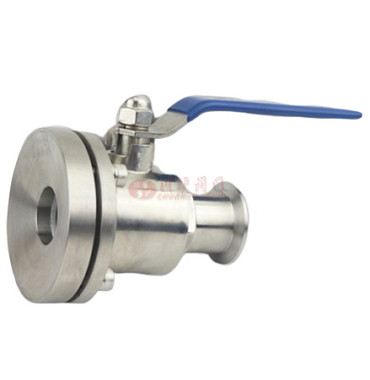

二、衛生級罐底球閥產品圖片


衛生級罐底球閥	衛生級罐底球閥

三、衛生級罐底球閥技術參數

產品型號	FQ81F-10P、FQ81F-16P、FQ81F-16R、FQ81F-16RL
工作溫度	-10~135℃、滅菌溫度150℃（Max20min）
閥體材質	不銹鋼SUS304、SUS316、SUS316L
密封材料	聚四氟乙烯PTFE
表面拋光精度	內外鏡面拋光Ra＜0.4um
驅動方式	手動、氣動、或電動
工作壓力	0-16bar
結構形式	浮動直通式

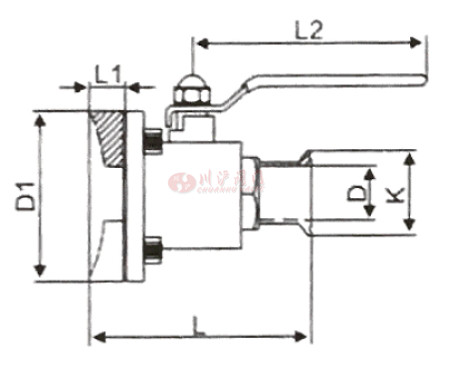

四、衛生級罐底球閥結構圖

五、衛生級罐底球閥連接標準和尺寸

規格	D	D1	L	LI	L2	K	重量
c19	16	75	88	12.5	120	50.5	1.1
c25	22	75	90	12.5	130	50.5	1.2
c32	28	80	102	15	140	50.5	1.35
c38	35	96	122	15	160	50.5	2.1
c51	48	120	142	15	175	64	3.4
c63.5	58	130	152	17	200	77	4.4
c76	72	160	175	20	250	91	7.9
c89	85	190	206	20	260	106	10.5
c102	97	220	236	20	290	119	14.7
