一、氣動衛生級調節閥 產品概述

上海川滬閥門有限公司生產的ZTRS氣動衛生級調節閥，多彈簧薄膜執行機構及衛生級調節閥閥體組成。
特點：
1、衛生級氣動調節閥具有結構緊湊、裝拆方便、調節精度高等優點，尤其是在壓降損失小、流量大、可調范圍廣、流量精度高，完全符合IEC534-1978標準。
2、衛生級氣動調節閥泄漏量符合ANSIB16.104標準。
3、衛生級氣動調節閥采用角型設計確保閥門自排放，標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。
適用場景:
ZTRS衛生級氣動調節閥適用于各種壓力、溫度、流量等物理量調節，如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。

二、氣動衛生級調節閥 產品圖片

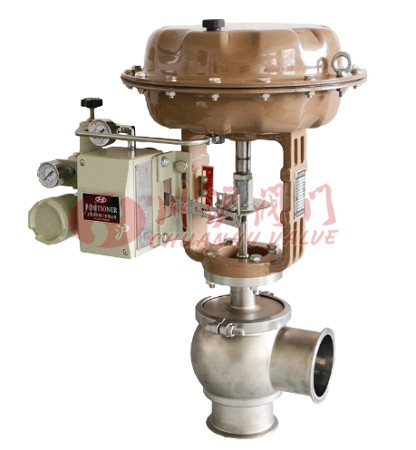

氣動衛生級調節閥(不銹鋼卡箍連接)

三、氣動衛生級調節閥 材質參數

零部件	材質
閥體	304	314	316	316L
閥蓋	304	314	316	316L
墊片	聚四氟乙烯(PTFE)
閥內件	304	314	316	316L
卡箍	304	314	316	316L
填料	V型聚四氟乙烯(PTFE)

四、氣動衛生級調節閥 技術參數

公稱通徑 DN(mm)		15	20	25	32	40	50	65	80	100
閥座直徑 dN(mm)		15	20	25	32	40	50	65	80	100
額定流量系數KV	線性	5.2	6.3	6.9	11.2	17.6	27.5	44.7	69.3	110
	等百分	4.8	5.6	6.3	10.5	16	25	40.5	63.6	100
額定行程		10	16		25			40
執行器型號		ZHA/B-22			ZHA/B-23			ZHA/B-34
公稱壓力		卡箍式、螺紋式、法蘭式（無特殊要求按卡箍式連接為準）
閥蓋形式		標準型-17～+230℃、高溫型+230～+450℃
壓蓋型式		螺栓壓緊式
密封填料		三元乙丙橡膠、聚四氟乙烯
閥芯形式		單座柱塞型閥芯
流量特性		線性、等百分比

五、氣動衛生級調節閥 氣動薄膜執行機構參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

六、氣動衛生級調節閥 性能參數

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

七、氣動衛生級調節閥 連接管尺寸

ISO2037(SMS)			DIN11850				3A			ASME-BPE/BS4825
				系列1	系列2
Size	OD	t	Size	OD	OD	t	Size	OD	t	Size	OD	t
			10	12	13	1.5	1/2"	12.7	1.65	1/2"	12.7	1.65
			15	18	19	1.5
			20	22	23	1.5	3/4"	19.05	1.65	3/4"	19.05	1.65
25	25	1.2	25	28	29	1.5	1"	25.4	1.65	1"	25.4	1.65
			32	34	35	1.5
38	38	1.2				1.5	1-1/2"	38.1	1.65	1-1/2"	38.1	1.65
	40	1.2	40	42	43	1.5
50	51	1.2	50	52	53	1.5	2"	50.8	1.65	2"	50.8	1.65
							2-1/2"	63.5	1.65	2-1/2"	63.5	1.65
65	63.5	1.6	65	70	70	2
75	76.1	1.6					3"	76.2	1.65	3"	76.2	1.65
			80	85	85	2
100	101.6	2	100	104	104	2	4"	101.6	2.11	4"	101.6	2.11
			125	129	129	2
			150	154	154	2	6"	152.4	2.77	6"	152.4	2.77

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。

下載：上海川滬閥門有限公司-產品樣本-氣動衛生級調節閥.PDF
