氣動三通球閥

產品展示>> 氣動球閥>>氣動三通球閥

一、氣動三通球閥產品概述

上海川滬閥門有限公司生產的氣動三通球閥，是由角行程的氣動執行機構和三通球閥組成，用于實現管道介質的換向，控制管道中的介質合流和分流。氣動三通調節球閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。氣動三通換向球閥配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。
特點：
氣動三通球閥具有結構緊湊，重量輕，密封性能好，維修方便等優點。
適用場景:
控制管道中的介質分流和合流。廣泛用于氣體、液體、蒸汽、油品等管道中。

二、氣動三通球閥產品圖片

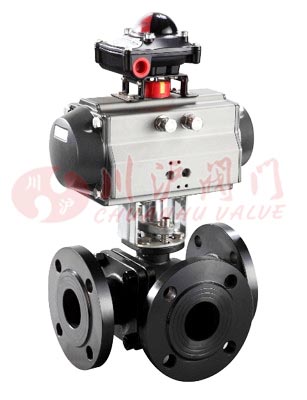

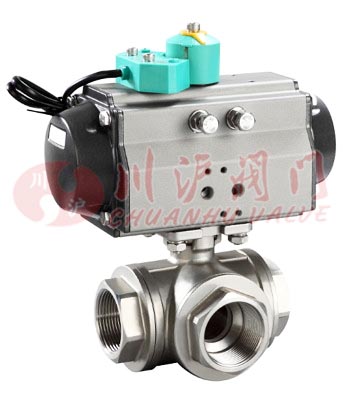

氣動三通球閥(內螺紋連接)	氣動三通球閥(法蘭連接)

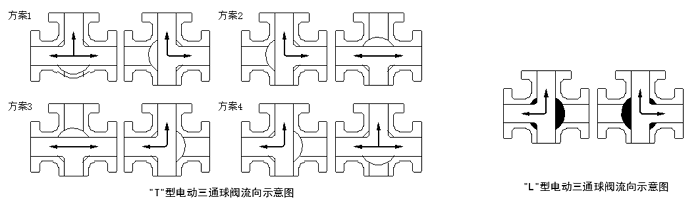

三、氣動三通球閥控制方式

四、氣動三通球閥零部件參數

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

五、氣動三通球閥技術參數

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
允許壓差(MPa)	≤公稱壓力
動作范圍	0～90°
閥體形式	二段分體式鑄造閥體
閥蓋形式	整體式
壓蓋型式	螺栓壓緊式
密封填料	聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
連接方式	法蘭式、螺紋式(適用于1/2"～2")
閥芯形式	三通球型閥芯
流量特性	近似快開特性
泄露量Q	軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01%
配置執行機構	可配GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控制

六、氣動三通球閥執行機構參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

七、氣動三通球閥性能規范

試驗標準	公稱壓力（Mpa）					壓力級			JIS(Mpa)
試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

八、氣動三通球閥結構圖

九、氣動三通球閥連接尺寸

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
L	150	150	180	200	220	240	260	280	320	380	440	550
L1	75	75	90	100	110	120	130	140	160	190	220	275
H	185	191	193	212	217	260	293	323	382	468	510	655
W	140	140	140	164	164	190	210	247	276	348	378	524
PN1.6MPa法蘭連接尺寸
D	95	105	115	140	150	165	185	200	220	250	285	340
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	46	56	65	76	84	99	118	132	156	184	211	266
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22
PN2.5MPa法蘭連接尺寸
D	95	105	115	140	150	165	185	200	235	270	300	360
D1	65	75	85	100	110	125	145	160	190	220	250	310
D2	46	56	65	76	84	99	118	132	156	184	211	274
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26
