氣動通風蝶閥

一、氣動通風蝶閥產品概述

上海川滬閥門有限公司生產的氣動通風蝶閥D641W氣動通風蝶閥采用優質耐磨材料焊接而成，具有耐磨性好、工作穩定可靠、操作方便、動作靈敏、泄漏率小、使用壽命長、安裝維修方便，641W氣動通風蝶閥特別適用于低壓差、大口徑、大流量場合，它與各種執行機構組合配套使用，組合成不同性能的閥門。氣動通風調節蝶閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。或者配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。
特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
適用場景:
D641W氣動通風蝶閥廣泛應用于通風除塵系統，對含塵氣體、煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和截流用。適用于工業、冶金、環保等管道作通風調節介質流量之用。

二、氣動通風蝶閥產品圖片

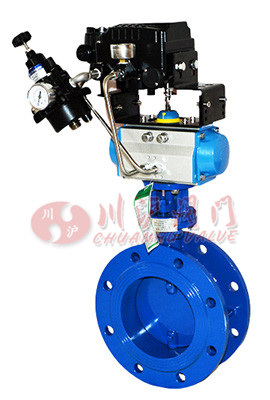

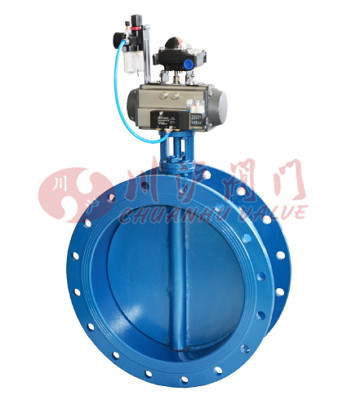

氣動通風蝶閥(碳鋼配開關型附件)	氣動通風蝶閥(帶定位器,調節流量大小)

三、氣動通風蝶閥零部件材料

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

四、氣動通風蝶閥技術參數

閥體形式	鋼板焊接閥體
公稱通徑	DN50～2000mm
公稱壓力	PN0.25、0.6、1.0 MPa
法蘭標準	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式	法蘭式、對夾式
閥蓋形式	一體式
壓蓋型式	壓蓋壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

五、氣動通風蝶閥執行器參數

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、氣動通風蝶閥性能規范

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.05	0.25	0.6
試驗壓力	強度試驗	0.075	0.375	0.9
試驗壓力	密封試驗	≤1.5%泄漏量
適用介質	煤氣、含塵氣體、煙道氣等。
適用溫度	-40～+800℃

七、氣動通風蝶閥結構圖

八、氣動通風蝶閥連接尺寸

DN	D1	D	B	b	n-d
DN200	280	320	140	14	8—18
DN250	335	375	140	14	12-18
DN300	395	440	170	14	12-22
DN400	495	540	190	16	16-22
DN500	600	645	190	18	16-22
DN600	705	755	210	20	20-26
DN700	810	860	210	20	24-26
DN800	860	900	210	20	24-30
DN900	1020	1075	250	20	24-30
DN1000	1120	1175	250	22	28-30
DN1200	1320	1375	250	24	32-30
DN1400	1520	1575	300	24	36-30
DN1500	1620	1675	300	24	40-30
DN1600	1730	1790	300	24	40-30
DN1800	1930	1990	300	24	44-30
DN2000	2130	2190	300	24	48-30
DN2200	2340	2405	300	24	52-33
DN2400	2540	2605	350	26	56-33
DN2500	2640	2705	350	26	56-33
DN2600	2740	2805	350	26	60-33
DN2800	2960	3030	350	30	64-34
DN3000	3160	3230	400	34	68-36
