空氣電磁閥

一、空氣電磁閥產品概述

上海川滬閥門有限公司生產的空氣電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控制，從而對系統中的溫度、流量、壓力等參數進行自動調節或遠程控制。
ZQDF系列蒸汽電磁閥可廣泛應用于紡織、印染、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中。ZQDF系列電磁閥主要用于空氣、蒸汽、煤氣等氣體介質的控制；ZQDF-Y系列電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。

二、空氣電磁閥產品圖片

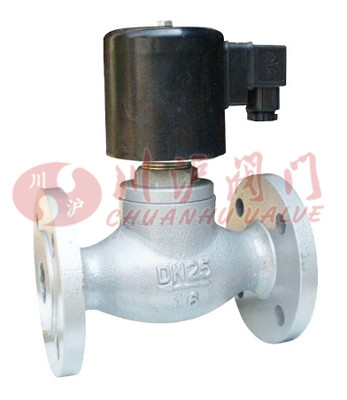

空氣電磁閥(碳鋼法蘭連接)

三、空氣電磁閥技術參數

型號參數	ZQDF-1	ZQDF-2	ZQDF-3
公稱壓力（MPa）	1.6
工作壓差（MPa）	DN15-50		0～1.6
工作壓差（MPa）	DN65-100		0.05～1.6
介質種類	煤氣、空氣等	飽和蒸汽	過熱蒸汽或高溫氣體	水油液體	熱水	高溫水、油
介質溫度℃（mm）	≤60	≤180	≤220	≤60	≤180	≤220
使用電壓	AC220V其余規格可作特殊訂貨
使用壽命	按JB/T7352-92規定
泄漏量（ml/min）	按JB/T7352-92·F規定
功耗（VA）	50

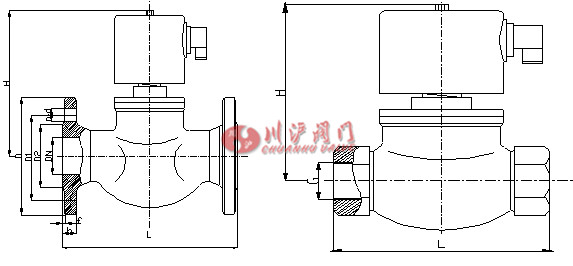

四、空氣電磁閥結構圖

五、空氣電磁閥安裝尺寸

公稱通徑 DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	153	130	96	65	46	14	2	4 -Φ14
20	153	92	3/4	153	150	105	75	56	16	2	4 -Φ14
25	153	110	1	153	160	115	85	65	16	3	4 -Φ14
32	176	120	11/4	176	180	140	100	76	18	3	4 -Φ18
40	176	140	11/2	176	200	150	110	84	18	3	4 -Φ18
50	192	162	2	192	230	165	125	99	20	3	4 -Φ18
65	-	-	-	250	290	185	145	118	20	3	4 -Φ18
80	-	-	-	260	310	200	160	132	20	3	8 -Φ18
100	-	-	-	290	350	220	180	156	22	3	8 -Φ18
