一、溫度變送器 產品概述

溫度變送器采用熱電偶、熱電阻作為測溫元件，從測溫元件輸出信號送到變送器模塊，經過穩壓濾波、運算放大、非線性校正、V/I轉換、恒流及反向保護等電路處理后，轉換成與溫度成線性關系的4～20mA電流信號輸出。
作用方式：
將物理測量信號或普通電信號轉換為標準電信號輸出或能夠以通訊協議方式輸出的設備。溫度變送器是將溫度變量轉換為可傳送的標準化輸出信號的儀表，主要用于工業過程溫度參數的測量和控制。電流變送器是將被測主回路交流電流轉換成恒流環標準信號，連續輸送到接收裝置。
溫度電流變送器是把溫度傳感器的信號轉變?yōu)殡娏餍盘?hào)，連接到二次儀表上，從而顯示出對應的溫度。

二、溫度變送器 產品圖片

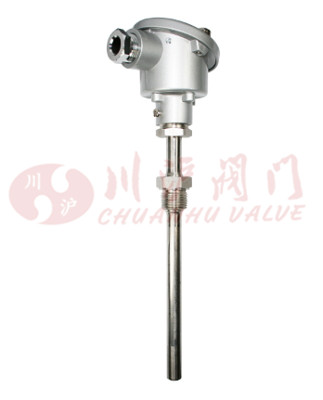

溫度變送器(型號：PT100)

三、溫度變送器 技術參數

項目	參數
執行標準	IEC688：1992，QB/LF系列2007——1
輸入范圍	-60℃~175℃
精度等級	≤0.5%.F.S
整機功耗	≤0.5VA
絕緣電阻	≥20MΩ(DC500V)
響應時間	≤350mS
工作環境	-10℃~50℃，20%~90%無凝露
貯存環境	-40℃~70℃，20%~95%無凝露

四、溫度變送器 熱電阻溫度變送器技術指標

※輸入
溫度量程范圍：Pt100：-200～850℃ Cu50：-50～150℃
小溫度量程：50℃
引線電阻：≤10Ω
※輸出
輸出電流：4～20mA
輸出回路供電：12～30VDC
小工作電壓：12VDC
負載電阻與供電電源的關系：
負載電阻（包括引線電阻）=供電電源（V）-12（V）/0.02A
※綜合參數
標準精度：±0.2%（參見選型表）注：需要高精度可訂制
溫度漂移：基本誤差/10℃
熱電阻引線補償：±0.1%（0～10Ω）
負載變化影響：±0.1%（允許負載范圍內）
電源變化影響：±0.1%（12～30V）
開機響應時間：<1S（0～90%）
工作環境溫度：-20～+70℃
防護等級：IP00/IP54（傳感器防護等級決定）
電磁兼容：符合IEC61000,EN61000

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
