如何正確區分上展式放料閥和下展式放料閥

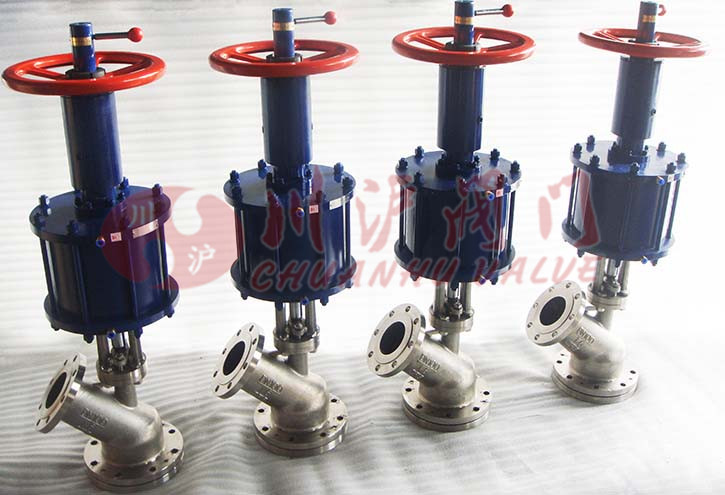

上/下展式放料閥：主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。

放料閥操作方便，開啟自由,運動靈活可靠;閥瓣裝配維修簡單，密封結構合理，密封圈更換方便實用。
結構：主要由閥體，閥瓣，密封圈，閥桿，支架，閥壓蓋，手輪，法蘭，螺母，定位螺釘等零件。
本類閥門在管道中一般應當水平安裝。
1、適用性：
放料閥主要用于儲料罐、 反應釜及其他容器的底部排放物料，閥門采用法蘭或對接焊與設備連接并位于其底部，消除了工藝介質通常在容器出口的殘留現象。根據實際情況的需要分為上展式、下展式做成的；上展式用于有攪拌器放料閥的反應釜放料；而下展式放料閥用于框式錨式攪拌器的反應釜放料。
2、結構區別：

3、啟閉力矩的區別
上展式放料閥為閥瓣向上運動閥門打開 , 打開時閥門需克服介質作用力, 打開時較關閉力矩大。下展式式放料閥為閥瓣 (柱塞) 向下運動閥門打開，打開時運動方向與介質作用力相同，因而打開時較關閉力矩小。
4、啟閉行程的區別：
啟閉行程不同，安裝尺寸有大小，上展式放料閥和下展式放料閥啟閉行程小、安裝高度較小。柱塞式放料閥按柱塞結構和運動方式分為升降桿和旋轉桿兩種結構形式，升降桿結構形式要求有較大的安裝空間，但可依據柱塞的運動方式和位置直觀地判斷閥門的啟閉和位置。旋轉桿結構形式安裝高度小, 在啟閉過程中柱塞只做旋轉運動，它要依據帶有啟閉位置指示器來判斷閥門的啟閉和位置。

綜上所述：
根據安裝的罐底條件不同，放料閥分為上展和下展。上展式閥芯開關的時候，在閥體內部動作；下展式開關時閥芯在閥體與罐體間動作。下展式閥門全開時，閥芯是延伸到罐體內；上展跟普通截止閥一樣，在閥體內部動作。
